Konfigurasi Pada Mangle Mikrotik


 Konfigurasi Mikrotik saya menggunakan aplikasi winbox :

Pada Layar winbox pilih :

IP > Firewall > Mangle : Lalu Klik Tanda +

Pada kolom chain  = prerouting
Dan di Src.Address = Set IP agar satu subnet

Pada Tab Action :

Kolom Action  =mark connection
Kolom New Connection Mark = acl.cn prerouting

Jika benar akan terlihat trafik & di tab statistics terlihat seperti ini :

Setelah itu membuat all-connection untuk download atau postrouting :

Pada Kolom chain = postrouting
Dan Kolom Dst.Address = IP Lan / local :

Pada tab Action :
Kolom Action = mark connection
New Connection Mark =  all.cn.postrouting
Dan centang pada passthrough : agar dapat bisa diproses kembali.

Akan terlihat trafik donwload seperti ini :

Selanjut nya membuat mark-packet : agar packet dapat dilimit.

kolom chain = prerouting
Src.Address = IP Lan / Local
Connection Mark = all.cn.prerouting

Kolom Action = mark packet
New Packet Mark = all.packet prerouting
Dan centang pada passthrough : agar dapat bisa diproses kembali.

Lalu klik tan + lagi :

Chain : postrouting
Dst.Address : IP lan / Local
Connection Mark : all.cn.postrouting

Tab Action :
Action : mark packet
Ne Packet Mark: all.packet.postrouting  # untuk semua trafik download

Terus memberi comment :

Untuk yg pertama saya beri tanda comment : ALL.CONNECTION

Yang kedua saya beri comment : ALL.PACKET

Akan terlihat dari trafik dan statistics dari paket download yang tadi dibuat :

Setelah itu menandai trafik semua Download dan Upload dari client :

Klik Tanda + :

Chain : prerouting
Src.Address : IP Client
Connection Mark : all.cn.prerouting

Action : mark packet
New Packet Mark : Client-001- upload
Dan hilangkan tanda centang pada passthrough # fungsinya agar nanti ada trafik dan client-001 tidak akan diproses untuk rules berikut nya :

Dan memberi comment untuk Client-001

Terus membuat packet Download :

Chain : postrouting
Dst.Address : IP Client
Connection Mark : all.cn.postrouting

Action : mark packet
New Packet Mark : Client-001-Download
Hilangkan tanda centang pada passthrough :

Akan terlihat trafik dan statistics dan packet download :

Dan lakukan pada client 2 dan seterus nya..
Disini saya hanya saya mempunyai client 3 contoh nya seperti ini :

Terus membuat Queues :

Klik Queues lalu tab  Queue Tree :
Klik tanda + :

Disini untuk menandai untuk semua koneksi :

Name : ALL-DOWNLOAD
Parent : global-out
Packet Mars : all.packet.postrouting
Max Limit : 512K # Contoh disini mempunyai bandwidth 512

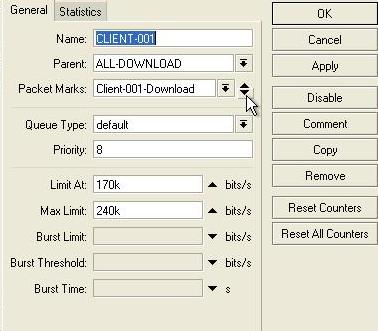

Setelah itu membuat trafik Download untuk Client :

Name : CLIENT-001
Parent : ALL-DOWNLOAD
Packet Marks : Client-001-Download
Untuk Limit At : & Max Limit nya : Bisa di sesuaikan sendiri untuk berapa client agar tidak saling berebutan :

 Setting untuk semua client, contoh nya disini saya menggunakan 3 client :

Terus membuat trafik Upload  :

Name : ALL-UPLOAD
Parent : global-in
Packet Mark : all.packet.prerouting
Untuk Max Limit : di isi dari bandiwidth upload masing-masing :

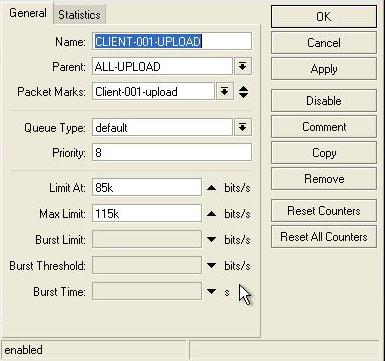

Dan baru membuat trafik upload untuk setiap client :

Name : CLIENT-001-UPLOAD

Parent : ALL-UPLOAD
Packet Marks : Client-001-upload
Untuk Limit At dan Max Limit : Bisa di sesuaikan sendiri untuk berapa client agar tidak saling berebutan :

Dan set untuk client berikutnya :

Demikian Konfigurasi Mangle Mikotik . . .
# Semoga Bermanfaat . . .
